業種別 自動車関連

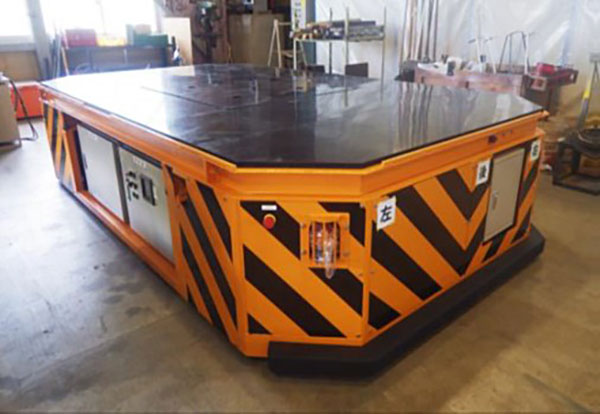

20ton積載 金型搬送AGV
納入先業種 | 自動車部品メーカー |
---|---|
概要 | 工場内の8箇所のステーション間で20tonまでの金型を車上ボタン・呼出盤×2面、統括盤の何れかの指示により自動搬送するAGV |
積載重量 | 20,000kg |
速度 | 20m/min |
寸法 | L4,100×W1,900×H800mm |
誘導方式 | 磁気誘導+番地マーカ検出による |
モーター | AC3.7kwギヤドモータ×2基 |
バッテリー | 鉛蓄電池(320Ah/5hr-48V) |
15t積載 金型搬送タイヤ台車
納入先業種 | 自動車部品メーカー |
---|---|
概要 | 新工場~旧工場の区間、15tonまでの金型を搬送。前後進ボタンで操作し、埋設された磁気棒により自動操舵 |
操作方式 | 無線ペンダント操作 |
積載重量 | 15,000㎏ |
速度 | 20m/min |
寸法 | L3,650×W2,000×H800mm |
モーター | AC3.7kwギヤドモータ×2基 |
バッテリー | 鉛蓄電池(320Ah/5hr-48V) |

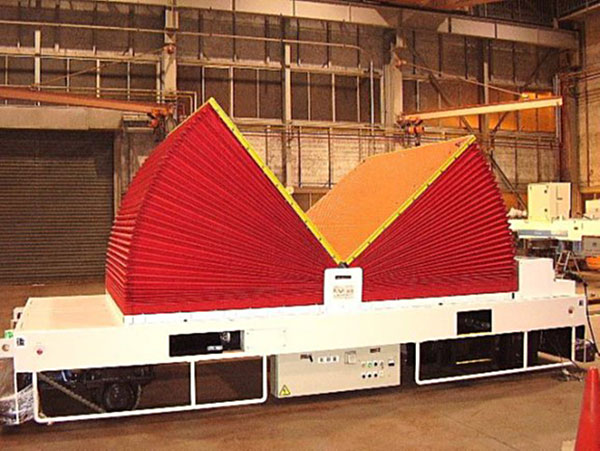

32ton積載 反転機付き金型搬送タイヤ台車
納入先業種 | 自動車部品メーカー |
---|---|
概要 | 台車上に客先支給の金型反転機を搭載。反転機とのI/fを設け、台車停止時には上で金型を反転する機能を持ちます。 |
操作方式 | 有線ペンダント操作 |
積載重量 | 32,000kg(金型反転機7,000㎏) |
速度 | 20m/min |
寸法 | L5,900×W2,400×H800mm |
モーター | DC48V4kwモータ×2基 |
バッテリー | 鉛蓄電池(320Ah/5hr-96V) |

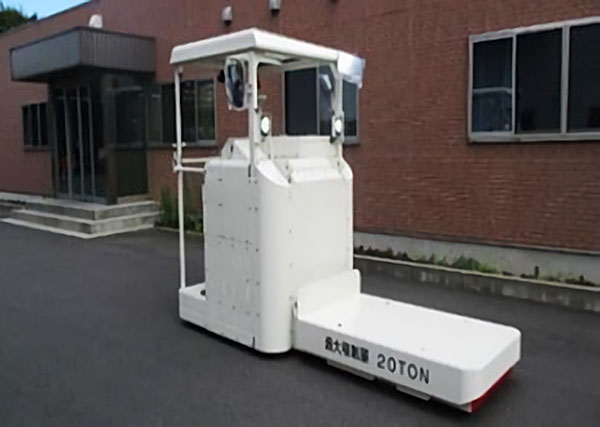

乗用式20ton積載 金型搬送タイヤ台車
納入先業種 | 自動車部品メーカー |
---|---|
概要 | 金型を積載し、工場間を搬送する車両 |
操作方式 | 運転席に座り、ジョイスティックにて操作 |
積載重量 | 20,000㎏ |
速度 | 32m/min |
寸法 | L4,615×W1,990×H2,320mm |
モーター | AC3.7kwギヤドモータ×2台 |
バッテリー | 鉛蓄電池(320Ah/5hr-48V) |

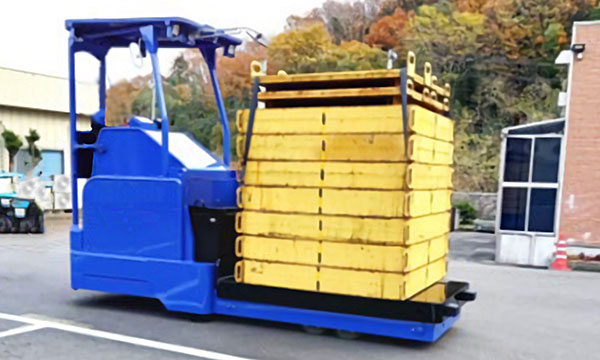

乗用式25ton積載 金型搬送タイヤ台車
納入先業種 | 自動車部品メーカー |
---|---|
概要 | 25tonまでの金型を積載し、工場間を搬送する車両 |
操作方式 | 運転席に座り、アクセル・ブレーキペダルで操作 |
積載重量 | 25,000kg |
速度 | 66m/min |
寸法 | L5,465×W2,100×H2,200mm |
モーター | AC15kwギヤドモータ×2基 |
バッテリー | 鉛蓄電池(164Ah/5hr-288V) |
乗用式15ton積載 金型搬送タイヤ台車
納入先業種 | 自動車部品メーカー |
---|---|
概要 | 金型を整備場から各工場へ搬送する車両。屋外走行の為、荷台には幌を設けてあります。 |
操作方式 | 運転台でのジョイスティック操作 |
積載重量 | 15,000㎏ |
速度 | 30m/min |
寸法 | L4,000×W2,500×H750(荷台高)mm |
モーター | AC15kwモータ×1基 |
バッテリー | 鉛蓄電池(65Ah/5hr-288V) |
4ton積載 ダイハンドラー台車
納入先業種 | 自動車部品メーカー |
---|---|
概要 | 金型を運搬しプレスへ投入・引出する車両 |
操作方式 | ジョイスティック及び無線ペンダント |
積載重量 | 4,000㎏ |
速度 | 40m/min |
テーブル寸法 | L1,370×W1,402×H425mm |
テーブル部分 | 前後ストローク75㎜、スライド±100㎜ プッシュプルストローク1930㎜ |
モーター | AC24V2.8kwモータ×1基 |
バッテリー | 鉛蓄電池(500Ah/5hr-24V) |
タイヤ式 91.2ton牽引車
納入先業種 | タイヤメーカー |
---|---|
概要 | モールド金型を載せたフルトレーラーを牽引する車両 |
操作方式 | 運転席に座り、アクセル・ブレーキペダルで操作 |
牽引質量 | 91,200㎏ |
速度 | 4㎞/h |
寸法 | L3,900×W2,000×H2,400mm |
モーター | AC22kwギヤドモータ×2基 |
バッテリー | 鉛蓄電池(164Ah/5hr-288V) |
20ton積載 ローリフト台車
納入先業種 | 自動車部品メーカー |
---|---|
概要 | 架台に載せられた金型を搬送する車両 |
操作方式 | アクセラレータ |
積載重量 | 20,000㎏ |
速度 | 40m/min |
テーブル寸法 | L1,800×W1,050×H320mm |
モーター | AC48V8.5kwモータ×1基 |
バッテリー | 鉛蓄電池(350Ah/5hr-48V) |
30ton積載 ローリフト台車
納入先業種 | 自動部品メーカー |
---|---|
概要 | 架台に載せられた金型を搬送する車両 |
操作方式 | アクセラレータ |
積載重量 | 30,000㎏ |
速度 | 45m/min |
テーブル寸法 | L2,150×W1,250×H450mm |
テーブルリフトストローク | 150mm |
モーター | AC48V13.4kwモータ×1基 |
バッテリー | 鉛蓄電池(500Ah/5hr-48V) |
30ton積載 金型搬送レール台車
納入先業種 | 自動車部品メーカー |
---|---|
概要 | 工場の棟間で金型を搬送する車両。 荷受け部が手動スライド式になっている為、シリンダーを逃がして積載可能。 |
操作方式 | 無線ペンダント操作 |
積載重量 | 30,000㎏ |
速度 | 40m/min |
寸法 | L3,500×W1,270×H1,000mm |
RG | 1,000mm |
モーター | AC48V4.3kwモータ×1基 |
バッテリー | 鉛蓄電池(160Ah/5hr-48V) |
充電方式 | トロリー定位置自動充電方式 |
25ton積載 センター駆動タイヤ台車
納入先業種 | プレスメーカー |
---|---|
概要 | 工場の棟間で金型を搬送 |
積載重量 | 25,000㎏ |
速度 | 20m/min |
寸法 | L4,100×W2,000×H920mm |
操作 | 有線ペンダントによる手動運転 |
モーター | AC3.7kwギヤドモータ×2基 |
バッテリー | 鉛蓄電池(400Ah/5hr-48V) |
30ton積載金型搬送タイヤ台車
納入先業種 | 自動車部品メーカー |
---|---|
概要 | 工場の棟間で金型を搬送するセンター駆動式タイヤ台車 |
積載重量 | 30,000㎏ |
速度 | 20m/min |
車体寸法 | L5,000×W2,500×h1,000㎜ |
操作方式 | 無線ペンダントスイッチによる手動運転 |
モーター | AC5.5kwギヤドモータ×2基 |
バッテリー | 鉛蓄電池(320Ah/5hr-48V) |
