ピンラック式サーボロコ
共同溝工事や高速道路ランプ工事、ガスパイプライン工事等における軌道装置としての勾配(5%)を超えるトンネル工事では第3軌条(ピンラック)を設置したピンラック式サーボロコを使用する事が主流となっています。
カタログダウンロード
1100型3tピンラック
全長(台枠) |
3025mm |
全幅 |
730mm |
全高 |
1232mm |
レールゲージ |
508/610mm |
モータ出力 |
5.5kW×3台 |
定格牽引力 |
6000/9100N (レール部/ピンラック部) |
定格速度 |
6.0/2.5km/h (レール部/ピンラック部) |
用途 |
小断面かつ急勾配用に |

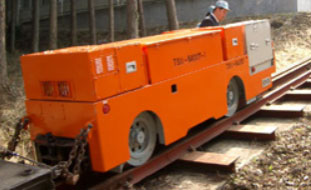

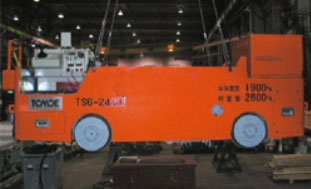

2400型5tピンラック
全長(台枠) |
3415mm |
全幅 |
990mm |
全高 |
1280mm |
レールゲージ |
610/762mm |
モータ出力 |
14kW×3台 |
定格牽引力 |
11300/23600N (レール部/ピンラック部) |
定格速度 |
8.0/3.0km/h (レール部/ピンラック部) |
用途 |
中断面かつ急勾配用に |

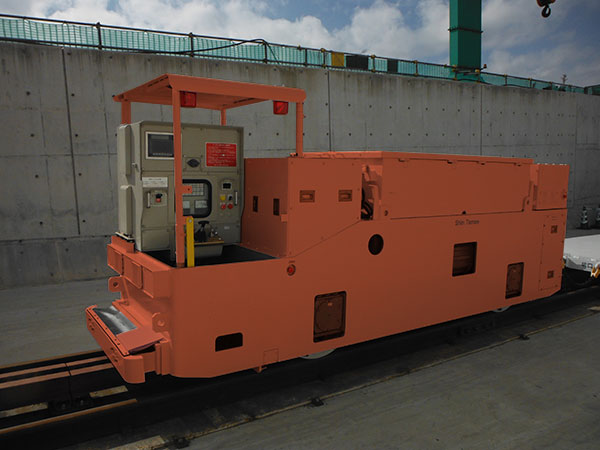

5500型12tピンラック
全長(台枠) |
4580mm |
全幅 |
1300mm |
全高 |
1800mm |
レールゲージ |
762/914mm |
モータ出力 |
30kW×3台 |
定格牽引力 |
22600/53500N (レール部/ピンラック部) |
定格速度 |
8.0/2.5km/h (レール部/ピンラック部) |
用途 |
大断面かつ急勾配用に |
