ペンダント式レール台車

  • スピード・勾配・大きさなど、用途に応じて製作します。
  • 鉄道ゲージからオリジナルゲージまで様々なレールに対応します。
  • 積載重量(参考):軽量物~400ton
  • 操作方法:有線ペンダント操作、無線ペンダント操作
  • コンベアやリフター等各種移載装置、付加装置も装備可能
  • 給電方法:バッテリー(鉛蓄電池、リチウム電池)、ケーブルリール、ケーブルベア、トロリー
  • バッテリーの充電方法:接触充電、非接触充電、手動充電

製作事例

400ton積載 発電機搬送レール台車

納入先業種 電機メーカー
概要 工場間で発電機等を搬送するボギー台車。
駆動車1両と従動車2両の3両編成。
操作方式 無線ペンダント操作
積載重量 400,000㎏
速度 0㎞/h~1㎞/h
寸法 駆動車回転灯部L約 10,020×1,800mm×H1,699mm
荷台高さ:1,465~1,595mm(リフト下限~上限)
RG 1,067mm
モーター サーボモータ22kW ×1 台
給電方式 通常時 鉛蓄電池(164Ah/5HR‐288V)
緊急時 ケーブルリール

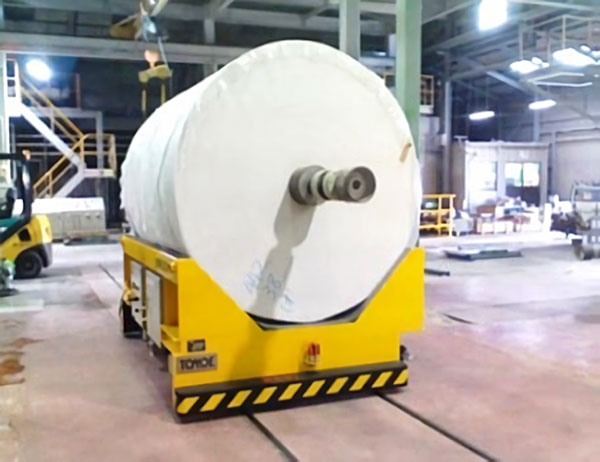

3ton積載 原反搬送レール台車

納入先業種 製紙メーカー
概要 工場の棟間で原反ロールを搬送する車両。
操作方式 無線ペンダント操作
積載重量 3,000㎏
速度 20m/min
寸法 L3,000×W2,000×H500mm
RG 1,067mm
モーター 0.75kwギヤドモータ×1基
バッテリー 鉛蓄電池(100Ah/5hr-24V)
充電方式 トロリー定位置自動充電方式

5ton積載 計量器付き原反搬送レール台車

納入先業種 製紙メーカー
概要 工場内で原反を搬送する車両。
巻き取り方向に応じて車上のテーブルを旋回可能。
操作方式 有線ペンダント操作
積載重量 5,000㎏
速度 40m/min
寸法 L3,900×W1,120×H925mm
モーター DC22V1.7kwモータ×1基
バッテリー 鉛蓄電池(320Ah/5hr-24V)

30ton積載 金型搬送レール台車

納入先業種 自動車部品メーカー
概要 工場の棟間で金型を搬送する車両。
荷受け部が手動スライド式になっている為、シリンダーを逃がして積載可能。
操作方式 無線ペンダント操作
積載重量 30,000㎏
速度 40m/min
寸法 L3,500×W1,270×H1,000mm
RG 1,000mm
モーター AC48V4.3kwモータ×1基
バッテリー 鉛蓄電池(160Ah/5hr-48V)
充電方式 トロリー定位置自動充電方式
